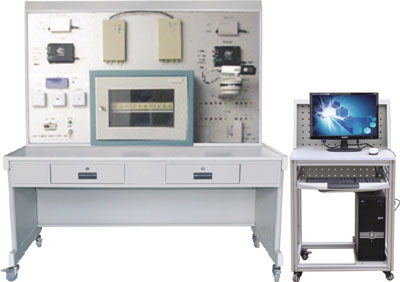

SB-B1型綜合布線系統實訓裝置
一、裝置組成：
本系統全部元器件均采用實物，整個實訓裝置主要由墻柜、110配線架、網絡配線架、打線工具、超五類線、三類線索、水晶頭、模塊1、模塊系統等組成。。并可與 光纖傳輸實訓系統聯網進行各種綜合實訓。
二、系統實訓功能：
能學習各種工具如網絡鉗、打線工具和導通測試儀的使用，能進行各種器材如配線架、模塊、面板和跳線的安裝與制作、能進行跳線的測試、使用及信息點導通測試、尋測與編號的訓練，能進行各種線路的設計和連接、線路故障的判斷及排除等實驗和實訓。并可與布線系列中其它設備聯網進行各種綜合實訓。UNILAN U5E配線架采用了整合式設計，體積更小巧，可適應各種安裝環境，性能更卓越，完全滿足超五類綜合布線系統要求，背面有保護PCB板的護板，并有防脫線護蓋，保證長期使用下的性能良好。
三、系統技術指標：
工作電壓：9V干電池
整機容量：0W
外型尺寸：150×70×180cm3
安全保護：9V低電壓
故障設置：具有故障設置系統
四、實訓項目
1、采用T568A、568B兩種標準壓接模塊操作
2、采用T568A、568B兩種標準制作水晶頭實訓項目
3、打線工具的使用操作
4、信息面板及防塵蓋的安裝操作
5、配線架的安裝操作
6、標準墻柜設備安裝操作
7、在超五類跳線壓接線操作
8、標記、理線、打線、軋線操作
9、線路故障的判斷與處理
10、線路的測試實訓項目
11、測試報告的制作實訓項目
12、按線路圖將各部分連線
13、設計并安裝一個簡易應用系統
