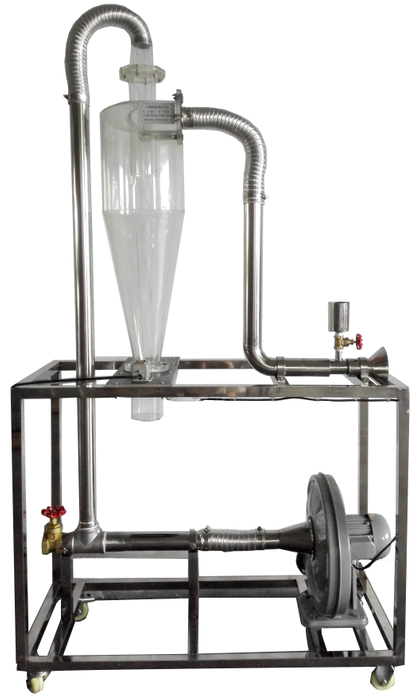

SBHJ-545旋風除塵實驗裝置
一、設備特點：
1.設備布局合理、美觀，結構清晰，整體感強。
2.旋風分離器由透明有機玻璃制成，可直接觀察在不同工況條件下粉塵在分離器中的工作狀態。
二、實驗?zāi)康模?/span>
1．觀察含粉塵的氣流在旋風分離器內的運動狀況。
2．了解旋風分離器的除塵原理，計算除塵效率。
三、主要配置：
粉塵加入瓶、粉塵接受瓶、風機、旋風分離器、風量調節閥、電路控制系統、不銹鋼框架、控制屏。
四、技術參數：
1．環境溫度：5℃～40℃，配電：220V，250W。
2．粉塵加入瓶、粉塵接受瓶等均由304不銹鋼制成。
3．除塵效率：70%~80%；氣體含塵濃度：<50g/ m3；處理粉塵粒徑：20～200μm 。
4．風機：風量480m3/h，風壓1300Pa，功率250W，轉速2800r/min。
5．標準旋風分離器：直徑Φ200mm，分離器內筒出口連接收集裝置，收集密度小的物料，有機玻璃制成。
6．尾氣收集裝置含收集罩和收集管道。
7．控制屏和框架均為304不銹鋼，結構緊湊，外形美觀，流程簡單，操作方便。
8．外形尺寸：1200×500×1600mm，框架為可移動式設計，帶腳輪及禁錮腳。
