SB-KZJS-PLC控制技術與組態技術實訓裝置

PLC控制技術與組態技術實訓裝置，組態控制是近年來發展起來的一門新技術，在國民經濟和科研開發中有著重要應用。PLC是一門實踐性很強的課程，實驗環節至關重要。如何在低成本條件下進行PLC實訓課的教學，同時提高實驗課的教學效果，是一種新的途徑:利用組態軟件全真模擬PLC的控制對象，將PLC 與組態軟件有機結合。

PLC控制技術與組態技術實訓設備，“組態控制技術”“可編程控制器PLC技術”是應用十分廣泛的通用微機控制裝置，是自動控制系統中的關鍵設備。PLC與組態軟件聯合應用，既可組成目前較為流行的監控系統,又可以為PLC的實踐課教學提供一條新的途徑。

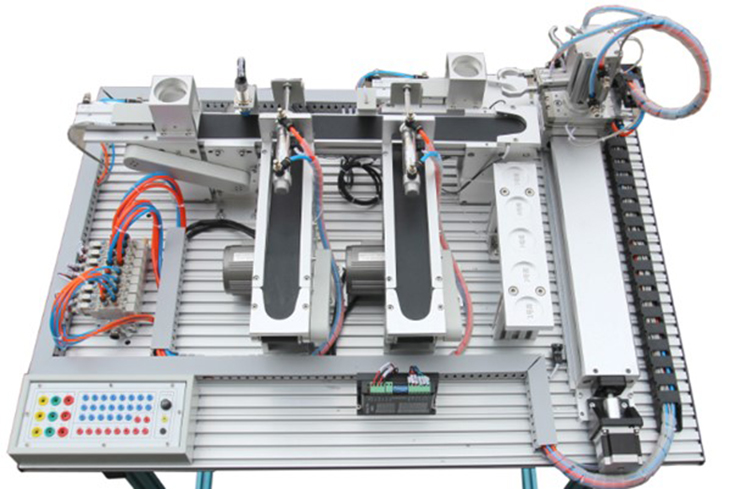

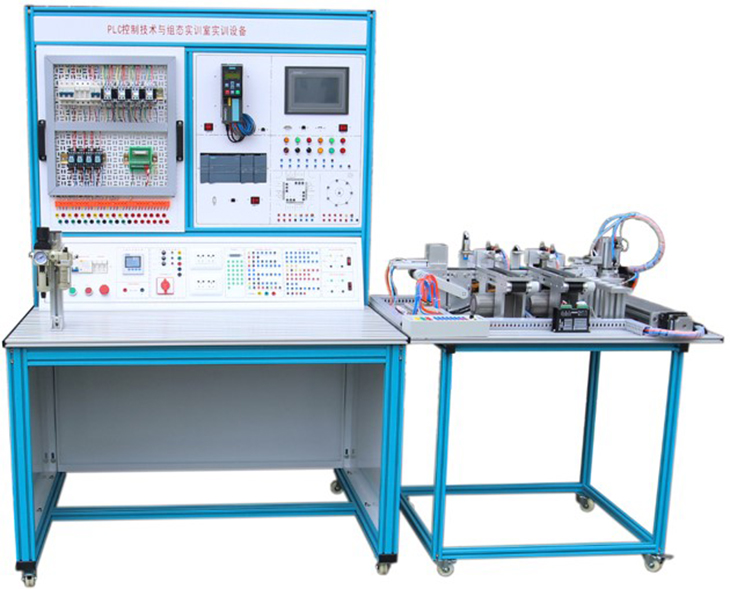

參考圖片

*一、主要設備及技術參數要求:

1.交流電源：三相五線 AC 380 V±10% 50Hz；

2.溫度：-10～50℃；環境濕度：≤90％無水珠凝結；

3.實訓桌要求:

3.1外形尺寸：長×寬×高：不小于1200mm×1000mm×800mm；

3.2功能：鋁合金導軌式，滿足一體化教學需求，綜合課桌和實驗臺雙重功能，元器件裝卸要靈活方便。

3.3安全保護措施：具有接地保護、漏電保護功能，安全性符合國家標準GB 19517-2009。

4.電源：三相電源總開關（帶漏電和短路保護）1個、電源由啟動、停止、急停3只開關控制，熔斷器3只、單相電源插座2個，安全插座5個,急停按鈕1只。系統容量設計為1.5-2kVA。

5.觸摸屏：昆侖通泰 TPC7062TI 1 套，7寸彩色，RS485/以太網/USB接口，分辨率不小于800x480，24VDC，內存不小于128M,支持SD儲存卡觸摸屏與計算機通信線、觸摸屏與PLC通信線

6.PLC模塊：

1） S7-300 CPU315-2PN/DP主機；

2）6ES7321-1BH02-0AA0（SM321 16路輸入）；

3）6ES7322-1BH01-0AA0（SM322 16路輸出）；

4）6ES7 331-7KF02-0AB0（8路模擬量輸入）

5）6ES7 332-5HB01-0AB0（2路模擬量輸出）

6) 6ES7 353-1AH01-0AE0（FM353定位模塊）

7）MMC存儲卡64k字節。

8）電源PS307

9）USB/MPI通信編程電纜；

7.變頻器：G120 PN標準變頻驅動控制系統：

1）G120 PN標準變頻驅動控制系統控制單元 CU250-2 PN；

2）G120標準變頻驅動控制系統基本操作面板BOP-2；

3）G120標準變頻驅動控制系統0.75KW以上,380V電源輸入功率單元 PM240-2。

8.電源按鈕指示燈等:

電源DC24 V/6 A、DC12 V/2 A各一組；轉換開關，蜂鳴器，復位按鈕黃、綠、紅，自鎖按鈕黃、綠、紅，24V指示燈黃、綠、紅；

9.物料傳送系統: 1套

12、分揀裝配模型

12.1氣動執行系統 1 套

12.2無油靜音氣泵：220V/50HZ;功率: 750w;壓力:8bar;儲氣罐24L

12.3單出雙桿氣缸，單出桿氣缸，氣手爪，旋轉氣缸，電感式接近開關，磁性開關，緩沖閥，雙控電磁換向閥等各若干。

12.4氣管Φ4\Φ6 若干

12.5皮帶輸送系統 1 套

皮帶驅動電機（三相380 V，100w）3臺，平皮帶（尺寸約1355×49×2 mm）3條；

12.6物件分揀系統 1 套

單出桿氣缸3只，金屬傳感器1只，光傳感器2只，磁性開關6只，物件導槽3個，單控電磁換向閥3只

12.7物料金屬5套，尼龍（白色）5套、尼龍（黑色）5套.

12.8裝配系統1套，包含氣動機械手1套，單軸絲桿，57BYG步進電機，DM556步進電機驅動器

12.9料斗與料倉1套.

12.10PLC編程、組態等軟件1套.

12.12配套工具1套.

13.產品配套光盤1套.

二、配套軟件

1、博圖TIA portal

SIMATIC Step 7 V14是基于TIA博途平臺的全新的工程組態軟件，支持SIMATIC S7-1500、SIMATIC S7-1200、SIMATIC S7-300和SIMATIC S7-400控制器、同時也支持基于PC的SIMATIC WinAC自動化系統。

2、分揀裝配模型演示軟件

*三、實訓項目要求:

物料分揀模塊用于教學，可按工作過程導向，工學結合的模式規劃教學活動，完成以下工作任務：

1.綜合項目：

料斗內物料部件1經分揀、傳送、搬運與對應的物料部件2進行裝配，而后傳送、分類碼放至料倉各層。

2.分項訓練項目：

2.1氣動系統的安裝與調試項目：

選用該裝置配置的單出桿氣缸、單出雙桿氣缸、旋轉氣缸等氣動執行元件和單控電磁換向閥、雙控電磁換向閥和磁性開關等氣動控制元件，可完成下列氣動技術的工作任務：

2.1.1氣動方向控制回路的安裝；

2.1.2氣動速度控制回路的安裝；

2.1.3擺動控制回路的安裝；

2.1.4氣動順序控制回路的安裝；
