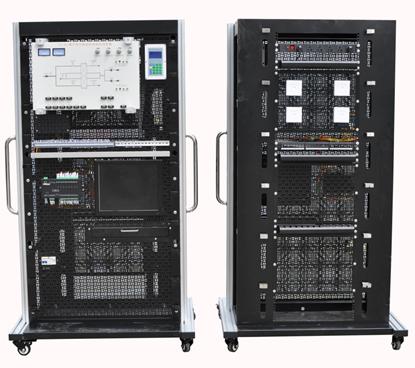

SB-CSET-LY-01樓宇工程火災報警及聯動系統實訓平臺
1、設備概述
本裝置依據智能建筑行業的發展趨勢和特點，結合樓宇智能化技術的功能和應用，以樓宇5A子系統工作任務為導向，基于樓宇智能化、工業自動化、計算機網絡通信、綜合布線及系統集成等多種技術的綜合運用和拓展，多層面地滿足了技師和職業院校樓宇智能化設備安裝與運行、樓宇設備安裝、自動化控制、計算機網絡及通信系統工程等相關專業的系統與原理演示、技能展示、工作任務設計與計劃、實訓、過程與結果評定、考核、鑒定、競賽、工程項目設計及畢業設計等；系統地訓練了學生專業技術、實際動手技能（安裝、布線、接線、編程、調試、運行、維護及維修等）、設計規劃、交流溝通、團隊協作、效率意識及創新思維等能力，同時培養了其嚴謹?shù)墓ぷ髯黠L和良好的職業素養。
2、技術指標
1.電源輸入：單相三線（第三方接地），AC220V±10%，50/60Hz；
2.安全保護：接地，漏電（動作電流≤30mA），過壓，過載，短路；
3.整機功耗：≤300W；
4.外形尺寸（寬×高×深）：1060mm×1900mm×800mm（工業鋁型材支架）；
3、主要配置
樓宇工程火災報警及聯動系統實訓平臺
|
序號 |
器材名稱 |
數量 |
單位 |
備注 |
|
1 |
立式實訓平臺 |
1 |
臺 |
|
|
2 |
網孔板安裝模塊 |
8 |
塊 |
|
|
3 |
網孔板用膨脹固定件 |
100 |
個 |
|
|
4 |
線纜管理架 |
12 |
個 |
|
|
5 |
電源管理模塊 |
1 |
臺 |
|
|
6 |
嵌入式編程主機與顯示器模塊 |
1 |
套 |
|
|
7 |
火災報警控制器（聯動型） |
1 |
臺 |
|
|
8 |
電子編碼器 |
1 |
個 |
|
|
9 |
CRT接口卡 |
1 |
塊 |
|
|
10 |
火災報警監控軟件 |
1 |
套 |
|
|
11 |
通信電纜 |
1 |
條 |
|
|
12 |
電話主機 |
1 |
臺 |
|
|
13 |
廣播功率放大器 |
1 |
臺 |
|
|
14 |
分配盤 |
1 |
臺 |
|
|
15 |
總線隔離器 |
3 |
個 |
|
|
16 |
火災顯示盤 |
1 |
個 |
|
|
17 |
非編碼探測器輸入模塊 |
1 |
個 |
|
|
18 |
非編碼點型感溫探測器 |
2 |
個 |
|
|
19 |
終端器 |
1 |
個 |
|
|
20 |
點型光電感煙探測器 |
1 |
個 |
|
|
21 |
手動報警按鈕 |
1 |
個 |
|
|
22 |
消火栓按鈕 |
1 |
個 |
|
|
23 |
輸入/輸出模塊 |
3 |
個 |
|
|
24 |
排煙閥模擬（繼電器） |
1 |
個 |
|
|
25 |
聲光警報器 |
1 |
個 |
|
|
26 |
消防電話專用模塊 |
1 |
個 |
|
|
27 |
消防電話插座 |
1 |
個 |
|
|
28 |
固定式消防電話分機 |
1 |
個 |
|
|
29 |
手提式消防電話分機 |
1 |
個 |
|
|
30 |
消防廣播模塊 |
1 |
個 |
|
|
31 |
壁掛式緊急廣播音箱 |
1 |
個 |
|
|
32 |
切換模塊 |
6 |
個 |
|
|
33 |
排煙風機模擬 |
1 |
個 |
風機 |
|
34 |
排煙風機接觸器模擬 |
1 |
個 |
繼電器 |
|
35 |
信號輸入模塊 |
1 |
個 |
|
|
36 |
270℃防火閥模擬 |
1 |
個 |
繼電器 |
|
37 |
消防水泵控制箱模擬 |
1 |
個 |
指示燈、繼電器、開關 |
|
38 |
消防水泵模擬 |
2 |
個 |
風機 |
|
39 |
6位PDU電源 |
1 |
個 |
|
|
40 |
24位超五類非屏蔽插座配線架 |
1 |
個 |
|
|
41 |
8P8C超五類非屏蔽水晶頭 |
20 |
個 |
|
|
42 |
超五類非屏蔽信息插座模塊 |
4 |
個 |
|
|
43 |
單口86型信息面板 |
4 |
個 |
|
|
44 |
86型底盒 |
4 |
個 |
|
|
45 |
UTP超五類4對非屏蔽跳線 |
4 |
條 |
|
|
46 |
UTP超五類4對非屏蔽電纜 |
100 |
米 |
|
|
47 |
專用橋架 |
1 |
套 |
|
|
48 |
耗材及工具 |
1 |
套 |
各規格電線、常用電工工具及線纜測試儀等 |
4、實訓項目
系統的安裝、布線、接線、編程、調試、運行、維護及維修；
線路故障的設置、檢測及排除；
各類控制器、火災報警探測器和模塊的結構、原理、接線、調試和應用；
火災報警控制器的接線、操作和編程；
火災顯示盤的接線和操作；
電子編碼的設計和操作；
手/自動聯動控制；
消防廣播系統、消防電話系統和聯動控制系統的接線、操作和事故演習；
火災自動報警及消防聯動控制系統的設計、接線、編程、調試和事故演習；
火災自動報警監控管理軟件的編程及操作；
橋架及其支架的安裝和布線；
信息插座和機架設備的安裝；
水晶頭及跳線的制作和測試；
RJ45模塊和配線架的壓線和測試；
RJ45跳線的連接及鏈路的測試。
|
